Jak podłączyć switch do routera? – praktyczny poradnik

Podłączanie switcha do routera stanowi efektywny sposób na rozbudowę domowej lub biurowej infrastruktury sieciowej. Pozwala to znacząco zwiększyć liczbę urządzeń korzystających z dostępu do internetu, zachowując przy tym stabilność i wydajność połączenia. Proces ten, choć prosty, wymaga przestrzegania kilku kluczowych zasad, które gwarantują prawidłowe działanie sieci.

Jak działa połączenie switcha z routerem?

Router i switch to dwa odmienne urządzenia, które pełnią komplementarne funkcje w strukturze sieci lokalnej. Router jest odpowiedzialny za ustanawianie i zarządzanie połączeniem z internetem, przydzielanie adresów IP urządzeniom w sieci (poprzez serwer DHCP) oraz kierowanie ruchem danych między siecią lokalną a internetem. Natomiast switch, działając jako wieloportowy most, rozszerza fizyczną liczbę dostępnych portów sieciowych, umożliwiając podłączenie większej liczby komputerów, drukarek, serwerów czy innych urządzeń przewodowych.

W typowej konfiguracji router pełni rolę bramy do internetu, a jego porty LAN (ang. Local Area Network) służą do podłączenia kilku urządzeń. W sytuacji, gdy liczba tych portów okazuje się niewystarczająca dla rosnącej liczby sprzętów, switch staje się niezbędnym elementem. Po podłączeniu switcha do jednego z portów LAN routera, wszystkie urządzenia podłączone do switcha funkcjonują w tej samej sieci lokalnej, uzyskując dostęp do internetu za pośrednictwem routera. Takie rozwiązanie jest powszechnie stosowane zarówno w środowiskach domowych, jak i w małych oraz średnich przedsiębiorstwach.

Kluczowe jest zrozumienie, że switch nie przejmuje funkcji routera – nie wykonuje on routingu, nie przydziela adresów IP, ani nie zarządza ruchem sieciowym na poziomie warstwy 3 modelu OSI. Jego podstawowym zadaniem jest efektywne przekazywanie ramek danych na podstawie adresów MAC (warstwa 2) pomiędzy urządzeniami w tej samej sieci lokalnej. Dzięki temu proces komunikacji wewnątrz sieci odbywa się płynnie, a każde podłączone urządzenie może swobodnie komunikować się z innymi elementami sieci oraz z internetem.

Ważna zasada: Switch nie zastępuje routera. Aby zapewnić dostęp do internetu wszystkim podłączonym urządzeniom, switch zawsze musi być podłączony do jednego z portów LAN routera.

Instrukcja krok po kroku – jak podłączyć switch do routera?

Podłączenie switcha do routera to proces, który nie wymaga specjalistycznej wiedzy ani zaawansowanych narzędzi. Zazwyczaj zajmuje kilka minut i wymaga jedynie odpowiedniego kabla sieciowego Ethernet. Przed przystąpieniem do instalacji zawsze należy upewnić się, że oba urządzenia są wyłączone, a miejsce ich docelowej pracy jest łatwo dostępne i zapewnia odpowiednią wentylację.

Dla zachowania stabilności i uniknięcia problemów z połączeniem, kluczowe jest przestrzeganie określonej kolejności działań. Poniżej przedstawiono szczegółową instrukcję, która umożliwia szybką i bezpieczną rozbudowę sieci:

1. Wybór lokalizacji: Umieść switch w fizycznej bliskości routera, w miejscu, które umożliwi swobodne i estetyczne połączenie obu urządzeń za pomocą kabla Ethernet. Zapewnij także dostęp do gniazdka zasilającego.
2. Identyfikacja portu LAN w routerze: W routerze należy zlokalizować wolny port oznaczony jako LAN. Zazwyczaj routery posiadają kilka takich portów, często oznaczonych numerami i odmiennym kolorem niż port WAN.

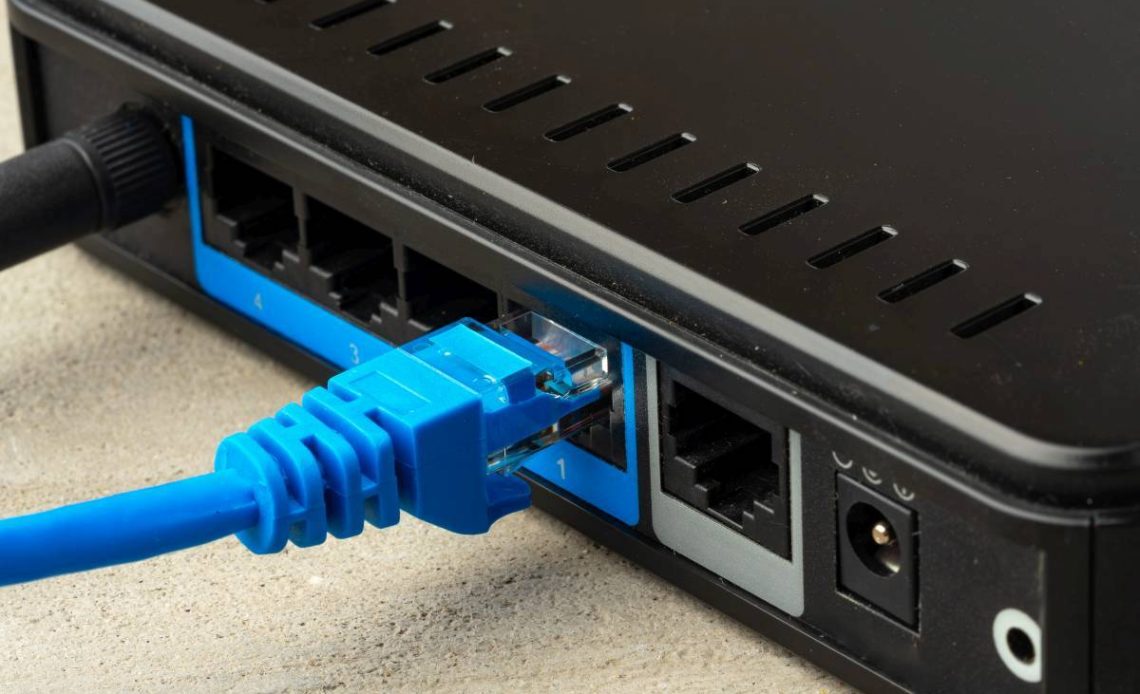

3. Podłączenie kabla Ethernet (router-switch): Podłącz jeden koniec kabla Ethernet (zaleca się użycie skrętki kategorii 5e lub 6, która zapewnia odpowiednią przepustowość) do wybranego portu LAN w routerze. Drugi koniec tego samego kabla podłącz do dowolnego dostępnego portu w switchu. W większości switchy niezarządzalnych każdy port może służyć jako uplink.
4. Podłączenie zasilania i uruchomienie: Podłącz zasilacze do switcha i routera, a następnie włącz oba urządzenia. Należy pamiętać, aby używać wyłącznie oryginalnych zasilaczy dołączonych do urządzeń lub zgodnych z ich specyfikacją.
5. Weryfikacja statusu połączenia: Po uruchomieniu, obserwuj diody sygnalizacyjne na obu urządzeniach. Świecące lub migające diody przy używanych portach wskazują na aktywne i prawidłowe połączenie. Brak aktywności diod może sygnalizować problem z kablem, portem lub konfiguracją.
6. Podłączanie urządzeń końcowych: Po potwierdzeniu, że połączenie między switchem a routerem działa prawidłowo, możesz podłączać kolejne urządzenia sieciowe (komputery, telewizory, konsole, drukarki sieciowe) do wolnych portów w switchu.

Po prawidłowym wykonaniu powyższych kroków, rozbudowana sieć powinna działać bez zakłóceń. Każde nowo podłączone urządzenie do switcha automatycznie uzyska dostęp do internetu oraz możliwość komunikacji z innymi zasobami sieci lokalnej, dzięki usłudze DHCP świadczonej przez router.

Dla zapewnienia optymalnej wydajności i niezawodności sieci domowej, eksperci w dziedzinie sieci rekomendują stosowanie kabli Ethernet kategorii 5e lub 6, które są w stanie obsłużyć prędkości do 1 Gb/s (Gigabit Ethernet). W kontekście wyboru odpowiedniego kabla, szczegółowe informacje dotyczące parametrów skrętki mogą być pomocne przy zakupie, aby dobrać najlepsze rozwiązanie dla indywidualnych potrzeb. Jaka skrętka do domu będzie najlepsza, zależy od planowanych zastosowań.

Najczęstsze błędy podczas podłączania switcha do routera – jak ich uniknąć?

Rozbudowa sieci, choć zazwyczaj prosta, niesie ze sobą ryzyko popełnienia drobnych błędów, które mogą skutkować brakiem dostępu do internetu, niestabilnym połączeniem lub znacznym spadkiem wydajności. Zrozumienie najczęściej występujących problemów i sposobów ich eliminacji jest kluczowe dla utrzymania stabilnej i niezawodnej sieci.

Jednym z najpowszechniejszych błędów jest nieprawidłowe podłączenie kabla Ethernet. Często zdarza się, że switch zostaje podłączony do portu WAN (ang. Wide Area Network) routera zamiast do portu LAN. Port WAN jest przeznaczony do połączenia routera z modemem dostawcy internetu i służy do komunikacji z zewnętrzną siecią. Podłączenie do niego switcha uniemożliwi prawidłową komunikację w sieci lokalnej i dostęp do internetu. Innym częstym problemem jest użycie uszkodzonego, niskiej jakości lub zbyt długiego kabla Ethernet, co może prowadzić do przerw w transmisji danych, niestabilności połączenia lub ograniczenia przepustowości.

Innym czynnikiem wpływającym na wydajność sieci jest przeciążenie switcha. Zbyt duża liczba urządzeń aktywnie transmitujących dane przez switch może prowadzić do jego przeciążenia, co objawi się spowolnieniem działania całej sieci. W takich sytuacjach warto monitorować obciążenie i rozważyć zakup switcha o większej liczbie portów lub o wyższej przepustowości (np. z portami 2.5G/5G Ethernet dla urządzeń wymagających szybszego połączenia).

Ostrzeżenie: Absolutnie nie podłączaj switcha do portu WAN routera. Spowoduje to poważne problemy z dostępem do sieci lokalnej i internetu dla wszystkich urządzeń podłączonych do switcha. Zawsze należy korzystać wyłącznie z portów oznaczonych jako LAN.

Lista kontrolna – na co zwrócić szczególną uwagę, aby uniknąć błędów:

• Sprawność i jakość kabla Ethernet: Upewnij się, że kabel jest odpowiedniej długości, nie jest uszkodzony fizycznie i spełnia wymagane standardy (np. kategoria 5e lub 6).
• Prawidłowy port routera: Zawsze sprawdzaj, czy switch został podłączony do jednego z portów LAN routera, a nie do portu WAN.
• Diody sygnalizacyjne: Monitoruj diody statusu na obu urządzeniach. Ich brak aktywności lub nietypowe zachowanie może wskazywać na problem z zasilaniem, kablem lub portem.
• Limit urządzeń i przepustowość: Nie przekraczaj maksymalnej, rekomendowanej liczby urządzeń obsługiwanych przez switch oraz upewnij się, że jego przepustowość jest wystarczająca dla Twoich potrzeb.
• Aktualizacje oprogramowania: Regularnie sprawdzaj i instaluj aktualizacje oprogramowania układowego (firmware) dla routera i switcha, co może poprawić stabilność, wydajność i bezpieczeństwo sieci.

W sytuacji, gdy komputer mimo poprawnego podłączenia nie nawiązuje połączenia z siecią, warto zweryfikować stan karty sieciowej. Może się okazać, że karta sieciowa Ethernet nie ma problemu z konfiguracją protokołu IP, co jest częstą przyczyną trudności.

Czy każdy switch można podłączyć do dowolnego routera?

Na rynku dostępna jest szeroka gama switchy, od prostych modeli niezarządzalnych, po zaawansowane switche zarządzalne z bogatą funkcjonalnością. Zasadniczo, większość switchy jest kompatybilna z dowolnym routerem, co pozwala na bezproblemową integrację. Niemniej jednak, dla optymalizacji działania i uniknięcia potencjalnych ograniczeń, warto zwrócić uwagę na kilka kluczowych aspektów.

Najważniejszym parametrem jest standard sieciowy obsługiwany przez oba urządzenia. Współczesne routery i switche najczęściej pracują w standardzie Gigabit Ethernet (1000 Mb/s, czyli 1 Gb/s). Starsze urządzenia mogą wspierać jedynie Fast Ethernet (100 Mb/s). W przypadku, gdy switch Gigabit Ethernet zostanie podłączony do routera Fast Ethernet, prędkość całej sieci zostanie ograniczona do wolniejszego standardu (100 Mb/s). Dla wymagających zastosowań, pojawiają się również switche i routery wspierające standardy 2.5G, 5G, a nawet 10G Ethernet, oferujące znacznie wyższą przepustowość. Dobierając sprzęt, zawsze należy dążyć do zachowania zgodności standardów dla maksymalnej wydajności.

Switche dzielą się na zarządzalne i niezarządzalne. Switche niezarządzalne są typu „plug-and-play” – nie wymagają konfiguracji i doskonale sprawdzają się w prostych sieciach domowych lub małych biurach. Switche zarządzalne oferują natomiast zaawansowane funkcje, takie jak tworzenie wirtualnych sieci LAN (VLAN), zarządzanie jakością usług (QoS), monitorowanie ruchu sieciowego (SNMP), agregacja portów czy zabezpieczenia portów. Te zaawansowane funkcje są szczególnie przydatne w większych i bardziej złożonych środowiskach korporacyjnych, gdzie wymagana jest precyzyjna kontrola nad ruchem sieciowym i bezpieczeństwem.

Ponadto, niektóre switche oferują specjalistyczne funkcje, takie jak Power over Ethernet (PoE), umożliwiające zasilanie urządzeń sieciowych (np. kamery IP, punkty dostępowe Wi-Fi, telefony VoIP) bezpośrednio przez kabel Ethernet. Istnieją również switche wyposażone w porty SFP (Small Form-Factor Pluggable), które pozwalają na podłączenie modułów światłowodowych, co jest kluczowe w przypadku potrzeby długodystansowych połączeń lub w środowiskach podatnych na zakłócenia elektromagnetyczne.

Wybierając switch, należy zwrócić uwagę na:

• Standard sieciowy (prędkość portów): Upewnij się, że jest zgodny z routerem (Fast Ethernet, Gigabit Ethernet, 2.5G/5G/10G Ethernet).
• Liczbę portów: Dobierz odpowiednią liczbę portów, uwzględniając obecne i przyszłe potrzeby podłączenia urządzeń.
• Typ switcha (zarządzalny, niezarządzalny): Do podstawowych zastosowań domowych wystarczy model niezarządzalny. Do bardziej złożonych konfiguracji rozważ switch zarządzalny.
• Dodatkowe funkcje: Rozważ, czy potrzebujesz funkcji takich jak PoE (zasilanie przez Ethernet) lub portów SFP (dla światłowodów).

W kontekście rozbudowy sieci i utrzymania jej niezawodności, czasem pojawia się potrzeba interwencji w istniejące okablowanie. W przypadku uszkodzenia, wiedza o tym, jak połączyć przecięty kabel internetowy, jest nieoceniona, by szybko przywrócić sprawność instalacji bez konieczności wymiany całego przewodu.

Dodatkowe wskazówki dotyczące podłączania switcha do routera

Rozbudowa sieci lokalnej za pomocą switcha to efektywne i ekonomiczne rozwiązanie, które znajduje zastosowanie zarówno w warunkach domowych, jak i w środowiskach małych oraz średnich firm. Odpowiedni dobór sprzętu, zgodny z obecnymi i przyszłymi potrzebami, oraz prawidłowe podłączenie, są fundamentem stabilności połączenia, wysokiej wydajności i komfortu użytkowania sieci.

Aby zapewnić długotrwałe i bezproblemowe działanie sieci, zaleca się regularne sprawdzanie stanu fizycznego kabli sieciowych oraz portów w routerze i switchu. Uszkodzenia mechaniczne, zagięcia kabli, czy zanieczyszczenia w portach mogą prowadzić do niespodziewanych przerw w działaniu sieci lub spadków jej wydajności. Warto także monitorować obciążenie sieci, zwłaszcza gdy korzysta z niej wiele urządzeń jednocześnie, intensywnie wykorzystujących przepustowość. W razie potrzeby, w celu zwiększenia wydajności, można rozważyć wymianę switcha na model z większą liczbą portów, wyższą przepustowością (np. 2.5G/5G Ethernet) lub funkcjami zarządzania ruchem (QoS).

Dodatkowo, dla zapewnienia optymalnego działania urządzeń sieciowych, należy zwrócić uwagę na ich umiejscowienie. Urządzenia powinny być umieszczone w miejscach zapewniających odpowiednią wentylację, z dala od źródeł ciepła i silnych zakłóceń elektromagnetycznych, co przyczyni się do ich stabilniejszej pracy i dłuższej żywotności. Regularne aktualizacje oprogramowania układowego (firmware) routera i switcha są również kluczowe – poprawiają one bezpieczeństwo, stabilność i często wprowadzają nowe funkcje.

W sytuacjach, gdy sygnał Wi-Fi nie dociera do wszystkich pomieszczeń z odpowiednią siłą, rozwiązaniem niekoniecznie musi być dodatkowe okablowanie. Skuteczne może okazać się wzmocnienie sygnału przez drugi router skonfigurowany jako punkt dostępowy lub wzmacniacz sygnału, co pozwoli na zwiększenie zasięgu sieci bezprzewodowej.

Podsumowując, podłączanie switcha do routera to stosunkowo prosty, ale skuteczny sposób na zwiększenie możliwości sieci bez konieczności kosztownej wymiany całej infrastruktury. Dzięki temu, każde urządzenie w domu lub biurze może zyskać szybki i stabilny dostęp do internetu, przyczyniając się do efektywniejszej pracy i komfortu użytkowania.
